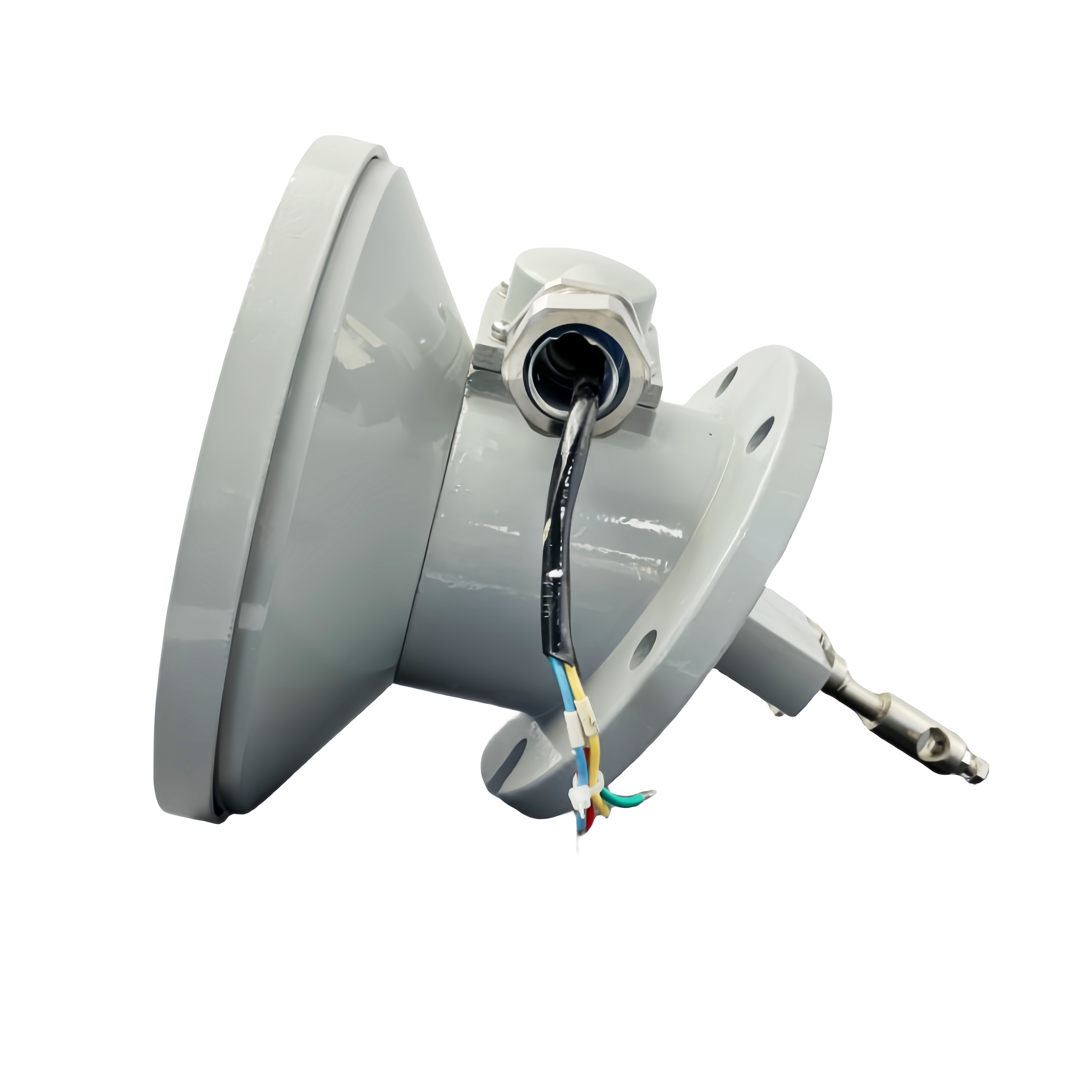

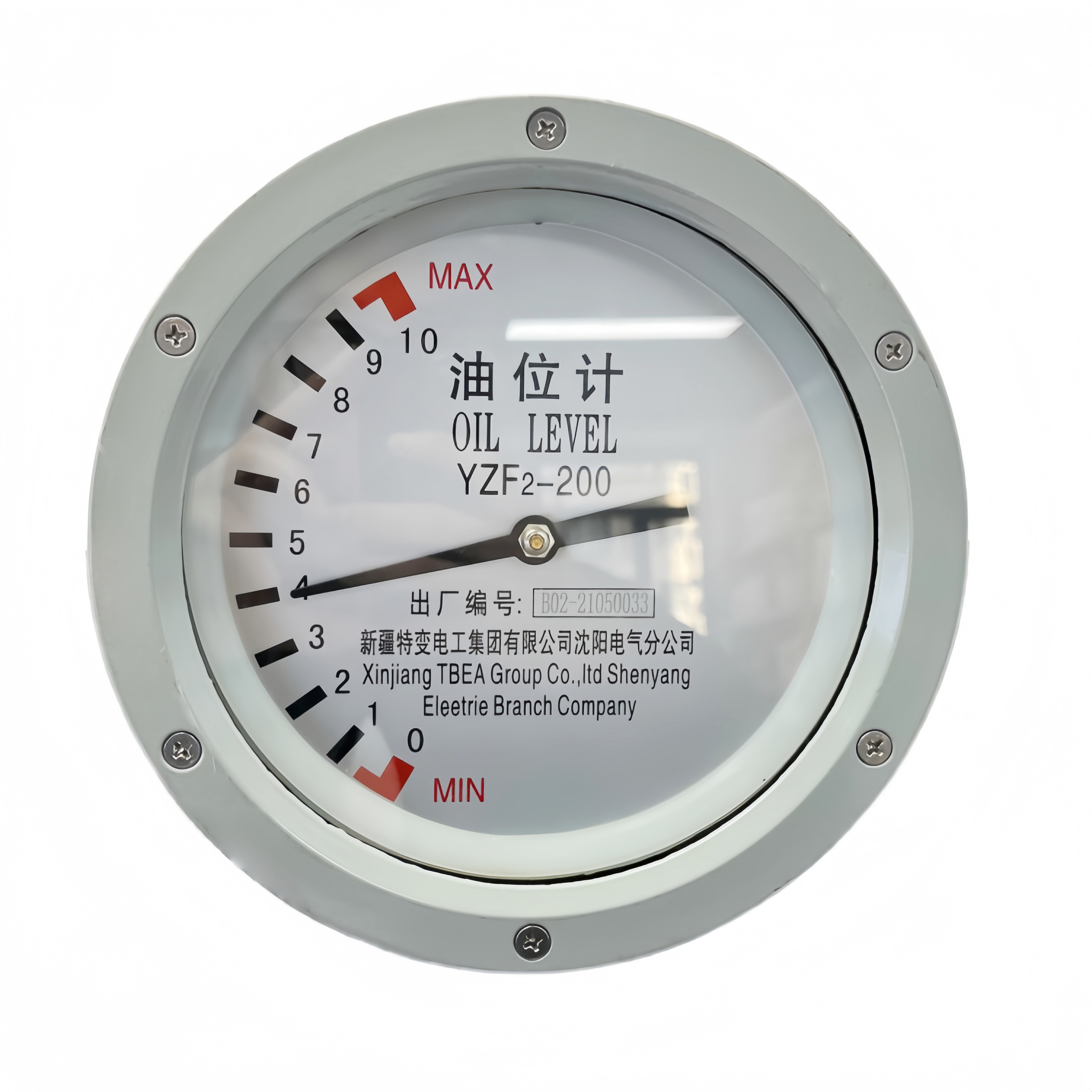

油位計YZF2-200

    YZ系列指針式油位計用于油浸式變壓器儲油柜和有載分接開關儲油柜的油面顯示以及最低和最高極限油位的報警。也可用于各種敞開式或內壓不大的壓力容器液位的顯示和報警。

當變壓器的儲油柜的油面升高或下降時，油位計的浮球或儲油柜內的隔膜隨之上下浮動，使油位計的擺桿產生運動，從而帶動傳動部分轉動，通過耦合磁鋼使報警部分的磁鐵（或凸輪）和顯示部分的指針旋轉，指針指示相應的位置，當油位上升到最高油位或下降到最低油位時，磁鐵吸合（或凸輪撥動）相應的干簧接點開關（或微動開關）發出報警信號。
