美國QUALITROL油面溫度計,變壓器繞組溫度計,變壓器溫控器

基于毛細管，遠程指示，機械溫度計。配置測量油溫和繞組溫度模擬。特點是最多提供 6 個柔性開關，用于警報、跳閘和冷卻系統的各種功能，可配備各種 SCADA 和遠程監測電子輸出。 特性

• 最大指針帶可重置的AKM波紋管測量技術

• 最多6個完全獨立和用戶可調控制和報警開關（接觸）。

• 開關可指定的開關類型，滯后范圍，和設定點，但不限于順序的設定點。

• 6英寸（150毫米）表盤角撥號跨度260°最大便于測量解釋。

• 內置彈簧加載的指針開關場測試

• 經過改進后的連接方式適于大量的電纜連接，包括 3xM25 式和 2xM20 式

• 新改進的可揭開式外殼設計方便連接接線端子、配置開關和測試，不需要摘下蓋

• 標準開關額定值最高為 15 安培 AC 和 10 安培 DC，還可提供更高 VDC 的開關（磁吹器，M.B.O.）以及負載為毫安的開關 — 更多信息請參閱技術規格

• 還可提供各種模擬輸出（mA、Pt 100 和 Cu 10)

• 每個開關都可以規定滯后可調（5 至 25°C）

• 與波爾登管(加壓）型毛管測溫計相比，沒有壓力的膜盒系統具有更好的防泄漏功能

• 膜盒內的繞組溫度指示一體式加熱元件避免模擬繞組時使用復雜的附件和額外增加成本

• AKM 膜盒系統表盤可以 260° 旋轉（指針從最小到最大的行程角度），使其更方便遠距離讀取溫度值

• 安裝方式和安裝選項與上一代 AKM 345 相同

• 接線方式與上一代產品相比，增加了 2 個電纜連接（共 5 個），尺寸提高到了 3xM25 和 2xM20，改進了接線 選項

• 提供廣泛的選項功能，實現大量應用和運行條件下可以標準使用一個系列的測溫計

• 耐受極端溫度，可以在溫度低至 -60°C 的極地使用

• IP55 或 IP65 等級的殼體可提供很多種安裝配置

• 最多6用戶可調開關獨立開關類型的

• 安裝風格，水箱連接方式，探針的長度，毛細管（長度，材料，保護性外套），以及兼容性插口

• SCADA輸出（，Pt 100的4-20mA的0-1毫安，和Cu 10），模擬和數字遠程指示器

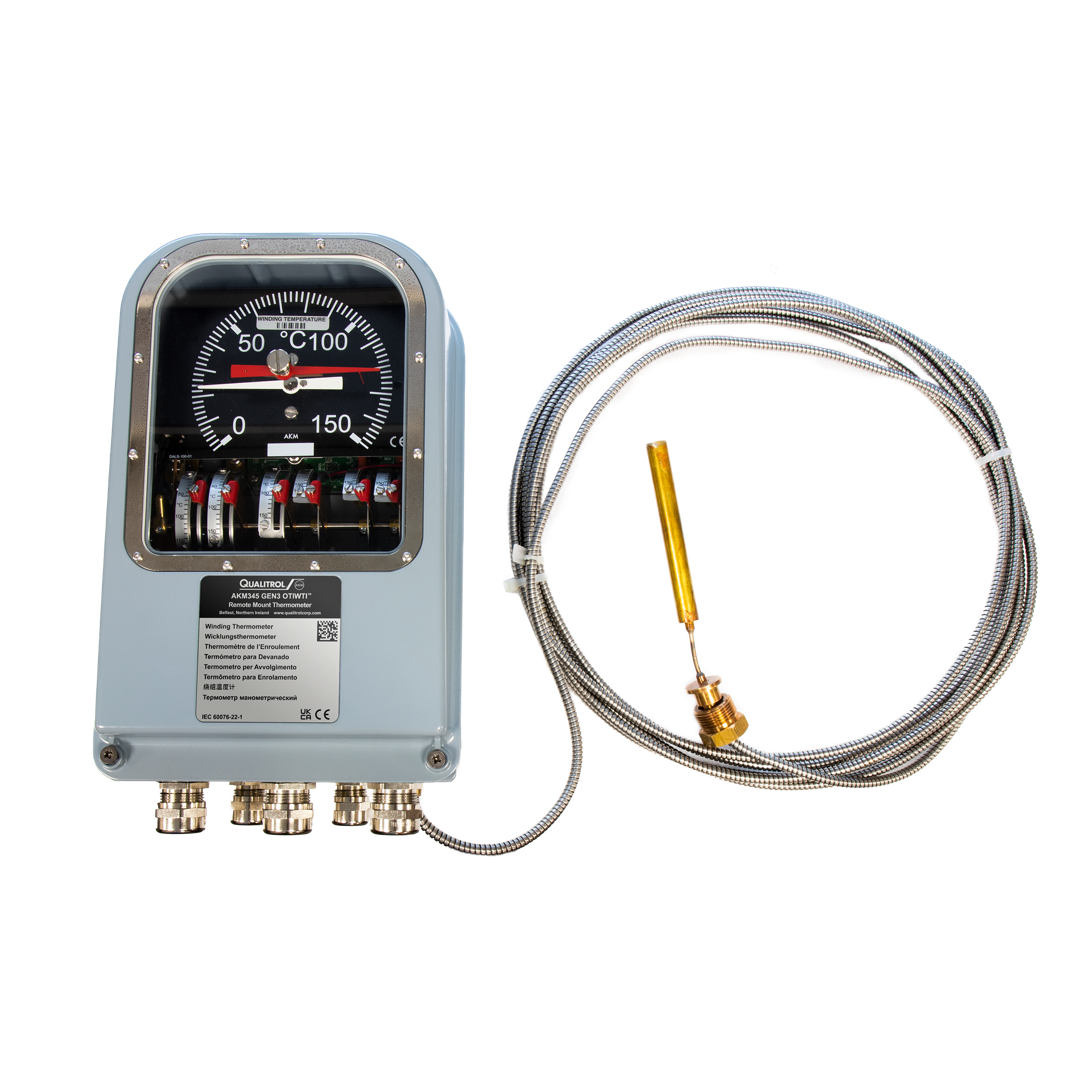

QUALITROL 繞組溫度計 3540112-6 產品特征
AKM波紋管測量與可重置的最大指針
最多6個完全獨立和用戶可調的開關（觸點）用于控制和報警
開關可以通過開關類型，滯后范圍和設定點來指定，而不受連續設定點的限制
6英寸（150毫米）刻度盤，角度盤跨度為260度，以便于測量解釋
內置彈簧加載指針，用于開關現場測試
通過更大數量的電纜密封管改善連接方便性; 3 x M25風格和2 x M20風格
新的和改進的擺動箱設計允許輕松的電纜連接，開關配置和測試，而不需要拆除蓋子
標準開關額定最大15安培交流和高達10安培直流，開關也可用于更高的VDC（磁性吹出，M.B.O.）和開關毫安負載
還提供各種模擬輸出（mA，Pt 100和Cu 10）
每個開關可以用可調滯后（5至25°C）指定
用于卷繞溫度指示的波紋管中的集成加熱元件消除了模擬繞組的附件的額外成本和復雜性
AKM波紋管系統提供260°撥盤偏轉（指針從最小到最大值的角度），使得更容易從遠處解讀溫度讀數
增加了2個電纜接頭（總共5個），并增加了3 x M25和2 x M20的接線安裝
QUALITROL 繞組溫度計 3540112-6 產品選項
寬范圍的選項允許在各種應用和操作條件下標準使用一個溫度計系列
極端執行的極端溫度生存能力低于-60°C
防護等級為IP55或IP65，具有多種安裝配置
最多6個用戶可調開關，具有獨立的開關類型
安裝方式，水箱連接方式，探頭長度，毛細管（長度，材料，保護殼）
SCADA輸出（0-1mA，4-20mA，Pt 100和Cu 10），模擬和數字遙控指示燈
QUALITROL 繞組溫度計 3540112-6 產品應用
具有集成控制和報警功能的溫度指示。設計用于測量點不需要單獨或遠程指示的人員查看的位置。
