免維護吸濕器,免維護呼吸器,變壓器免維護吸濕器,智能吸濕器,變壓器吸濕器
智能型免維護呼吸器是用于油浸式變壓器、互感器、有載分接開關或其它充有絕緣液的電氣設備所使用的空氣除濕及凈化裝置。它安裝在變壓器或互感器儲油柜的進氣口上，當變壓器或互感器在運行過程中由于油溫變化而使油體積發生漲縮時，迫使儲油柜內的氣體通過吸濕器產生呼吸，空氣通過吸濕器下部的過濾器及充滿硅膠的玻璃罐體進入變壓器，可保證吸入的氣體干燥（水分被干燥劑吸附）及潔凈（粉塵雜質被過濾器阻擋），以保持變壓器油的清潔和絕緣強度。

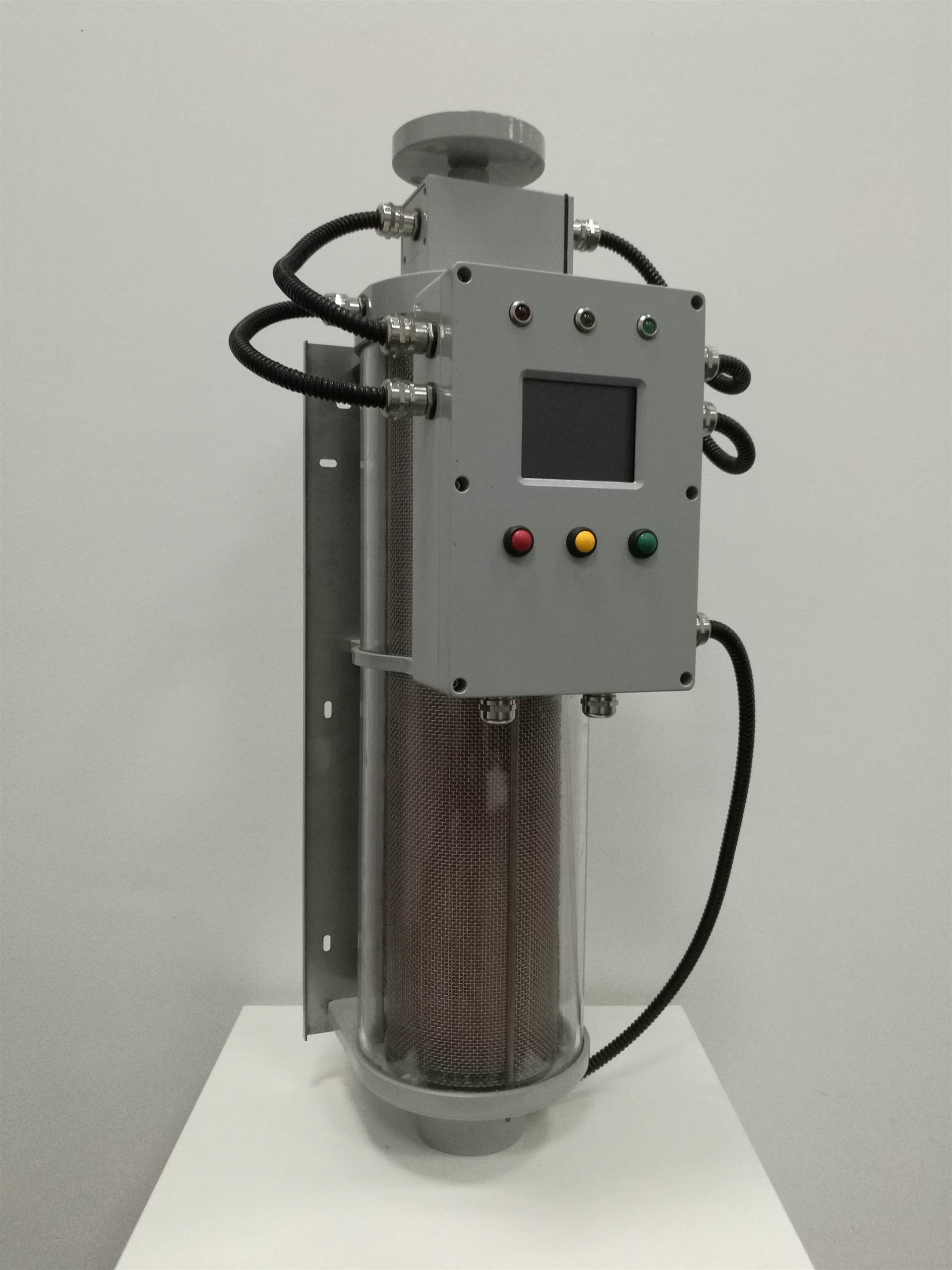

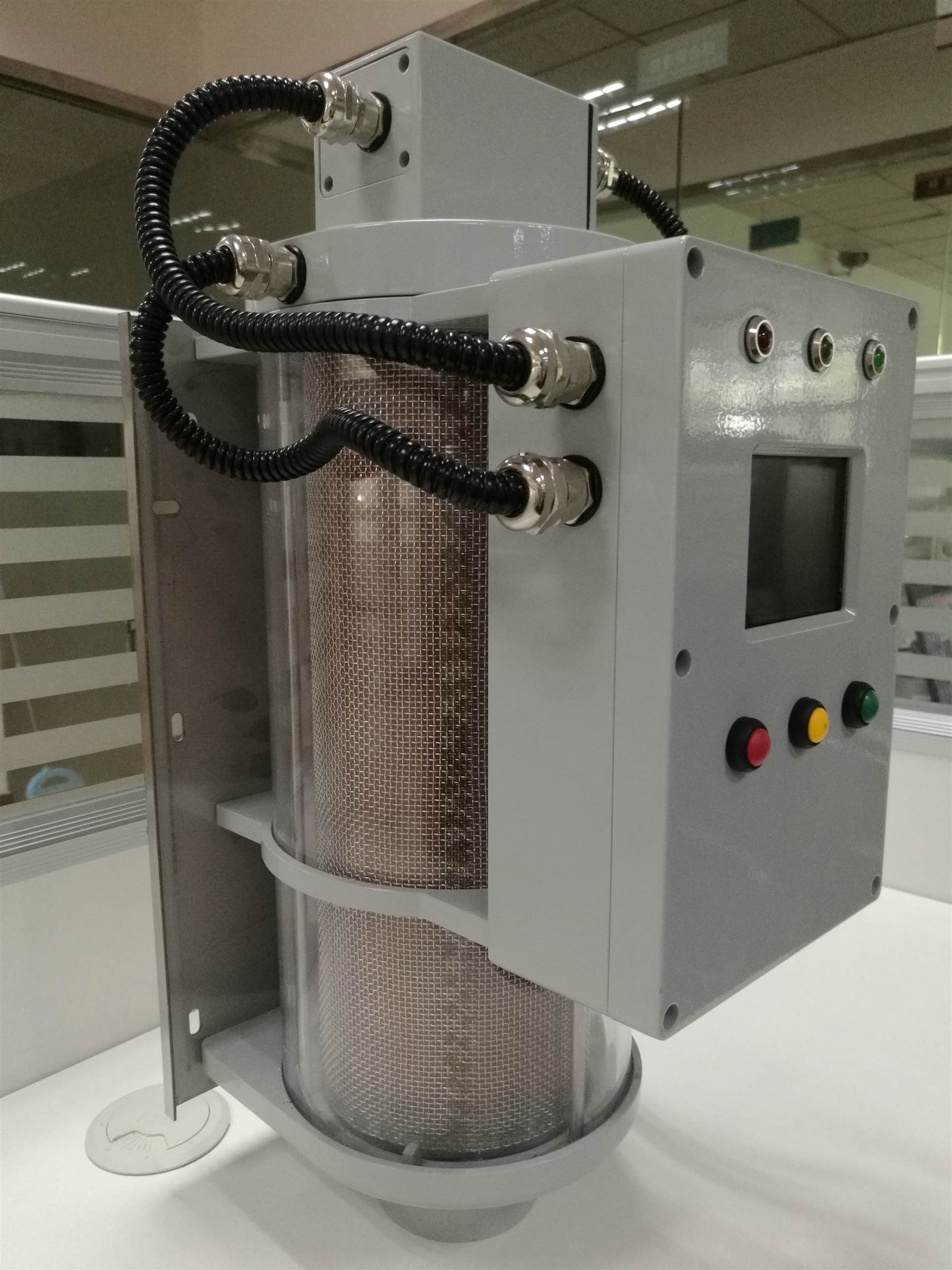

智能型免維護呼吸器主要由機殼、控制盒、顯示屏、指示燈、干燥劑容器和再生系統，氣密艙安裝掛板、濕度傳感器等組成。
當大氣進入智能型免維護呼吸器，經過濾網過濾且由經硅膠干燥劑到呼吸器頂端到達氣密艙，最后空氣從呼吸器頂端端口進入變壓器。根據氣密艙內高精度相對濕度傳感器，控制盒內微控制器可以實時監測進入變壓器空氣的相對濕度并決定是否需要再生干燥劑。再生控制系統置于干燥劑容器中，用戶可以根據呼吸器安裝地理環境設定其再生頻率和再生濕度閾值。呼吸器在再生過程中，從干燥劑出來的濕氣在PC管出口濃縮并從呼吸器底部端口排出。再生過程僅在變壓器呼氣階段發生。內置智能系統可以監控該系統的狀態并且自動選擇合適的時間窗口用于干燥劑再生。呼吸器系統狀態可以在LCD顯示，可以通過RS485、4-20mA輸出和再生產狀態繼電器傳輸與展示。
電力環境 Electric environment | |
電源 Power Supply | 100-240 VAC 50/60HZ |
電磁兼容 試驗和測量技術 Electromagnetic Compatibility Testing and Measurement Techniques | GB/T 17626. 2—2006 靜電放電抗擾度試驗GB/T 17626. 2—2006 Electrostatic Discharge Immunity Test GB/T 17626. 3—2006 射頻電磁場輻射抗擾度試驗GB/T 17626. 3—2006 Radiated, Radio-frequency, Electromagnetic Field Immunity Test GB/T 17626. 4—2008 電快速瞬變脈沖群抗擾度試驗GB/T 17626. 4—2008 Electrical Fast Transient/ Burst Immunity Test GB/T 17626. 5—2008 浪涌（沖擊）抗擾度試驗 GB/T 17626. 5—2008 Surge Immunity Test GB/T 17626. 8—2006 工頻磁場抗擾度試驗 GB/T 17626. 8—2006 Power Frequency Magnetic Field Immunity Test |
電工電子產品環境試驗 Environmental Testing for Electric and Electronic Products | GB/T 2423.1—2008 試驗 A：低溫GB/T 2423.1—2008 Test A: Cold GB/T 2423.3—2006 Test Cab: Damp Heat, Steady State |
功能 Function | |
再生頻率 Regeneration frequency | 15、30、60、90天，可根據安裝地要求定制 15/30/60/90 days, depending on the requirements at the installation site |
濕度范圍 Humidity scope | 相對濕度2%-100% Relative humidity: 2%-100% |
狀態顯示 State display | 3個LED指示燈,綠 黃 紅 LCD顯示 3 LED indicators (green, yellow and red), displayed on LCD |
控制按鍵 Control button | 3個按鍵，綠 黃 紅 3 buttons (green, yellow and red) |
再生頻率控制 Control over regeneration frequency | 2位DIP 開關 2-digit DIP switch |
相對濕度閾值 Threshold value of relative humidity | 用戶配置：默認值40% User configuration: 40% (default) |
再生周期 Regeneration period | 2.5小時滿荷，1.5小時降溫 2.5-hour full-load, 1.5-hour cooling |
再生狀態監測 Monitoring on regeneration state | -4A 12 VDC ，正常關閉 -4A 12 VDC , closed normally |
故障檢測 Fault detection | 濕度等傳感器故障檢測 Detection on fault of sensor concerning humidity |
信號輸出 Signal output | 4-20 mA @最大50 ohms/相對濕度 4-20 mA @ maximum 50 ohms/relative humidity |
串口通信 Serial communication | RS485 或者 RS422 RS485 or RS422 |
工作條件 Operating condition | |
溫度 Temperature | -40℃至80℃ -40℃~80℃ |
相對濕度 Relative humidity | >90% |
IP等級 IP rating | IP55 |
