免維護吸濕器

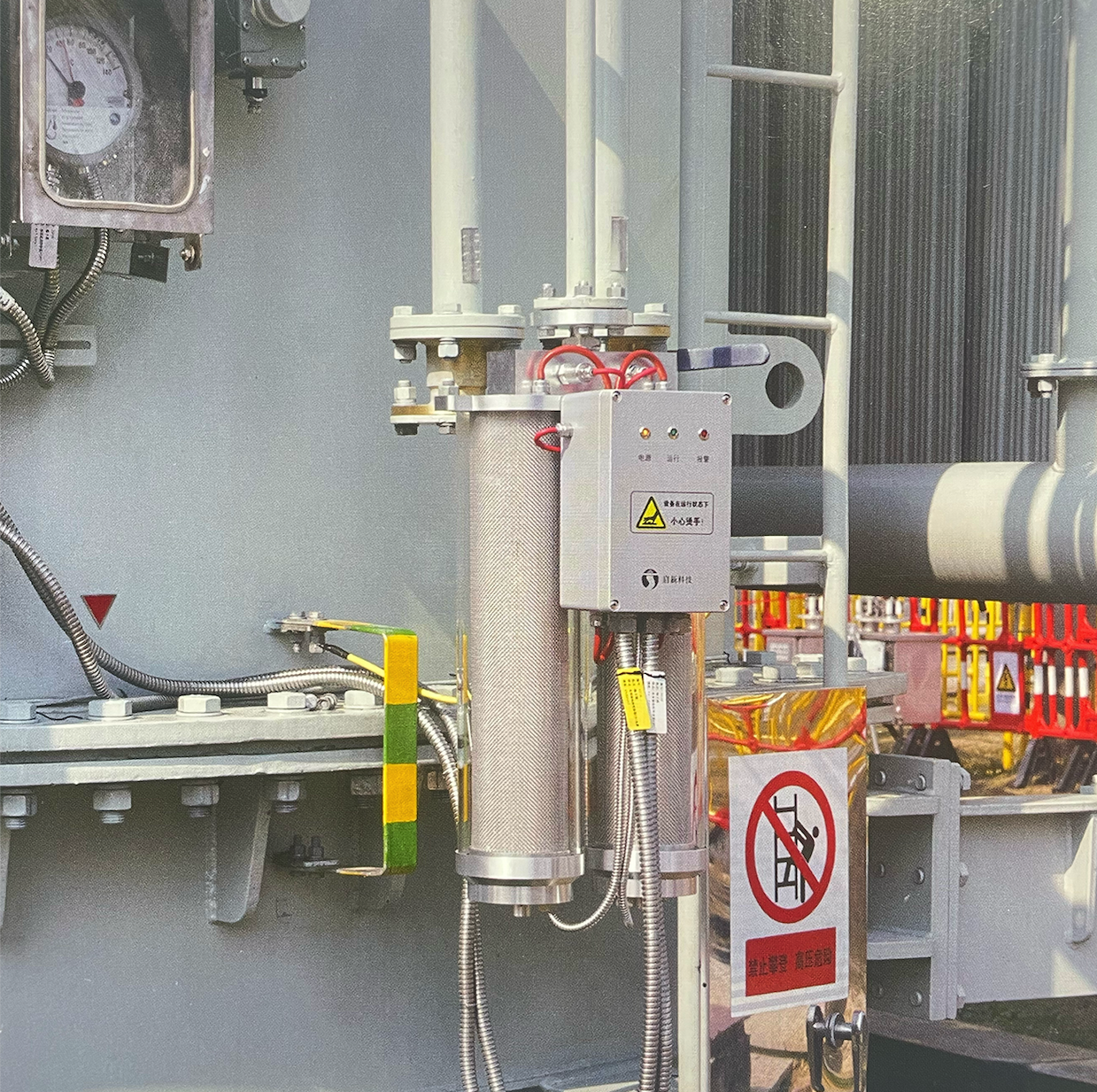

沈陽明林電器有限公司系列智能免維護呼吸器是用于油浸式變壓器、互感器、有載分接開關或其它充有絕緣液的電氣設備所使用的空氣除濕及凈化裝置。它安裝在變壓器或互感器儲油柜的進氣口上，當變壓器或互感器在運行過程中由于油溫變化而使油體積發生漲縮時，迫使儲油柜內的氣體通過呼吸器產生呼吸，空氣通過呼吸器下部的過濾器及充滿硅膠的玻璃罐體進入變壓器，可保證吸入的氣體干燥（水分被干燥劑吸附）及潔凈（粉塵雜質被過濾器阻擋），以保持變壓器油的清潔和絕緣強度。

■ 工作原理
      伴隨變壓器的吸氣過程，大氣通過呼吸器底部濾網過濾且經由硅膠干燥劑干燥除濕最終進入變壓器。呼吸器內置高精度溫濕度傳感器，控制器可以實時監測空氣的相對濕度并決定是否需要對干燥劑加熱除濕。呼吸器在再生過程中，從干燥劑出來的濕氣在PC管出口濃縮并從底部端口排出。內置智能系統可以監控設備的狀態并且自動選擇合適的時間窗口用于干燥劑再生，內置微壓差傳感器能夠準確判斷變壓器呼吸狀態，在吸氣狀態停止加熱以避免濕氣進入變壓器。呼吸器系統狀態通過LCD及狀態指示燈顯示，還可以通過RS485、4-20mA輸出和再生產狀態繼電器傳輸與展示。

1. 無人值守免維護

2. 工業級液晶屏顯示在線監測數據

3. 采用吸氣保護功能，變壓器吸氣時自動停止加熱，保證濕氣不會地進入變壓器

4. 保護變壓器穩定運行，延長設備壽命

5. 閃亮的LED指示燈及報警功能指示呼吸器狀態

6. 提供多種法蘭解決方案，方便設備更新

7. 無需定期更換干燥劑，降低成本，用過的干燥劑不會造成環境問題

8. 由傳感器控制加熱裝置

9. 通過RS485、4-20mA和無線通訊模塊實現設備、通訊報警、工作狀態上傳

10. 后臺管理系統，可實現集中式智能管理（可選）

11. 設備系統實時自檢，并向監控中心傳輸運行狀態

12. -40℃，+80℃正常運行

13. 整機防護等級：IP55

（圖4    1.5公斤吸濕器外觀尺寸圖）

（圖5    3公斤吸濕器外觀尺寸圖）

（圖6    5公斤吸濕器外觀尺寸圖）
