斷流閥又稱控流閥，是一種機械式流控型單向逆止閥。通常安裝在變壓器與儲油柜的聯管中，當變壓器由于內部故障或其它原因，引起油的大量外溢、泄漏時，控流閥具有“一排油即關閉”的功能，可立即切斷儲油柜與油箱間的油路，使儲油柜不再給油箱補油，是油浸電力變壓器理想的輔助安全保護裝置。
18940158172
產品詳情

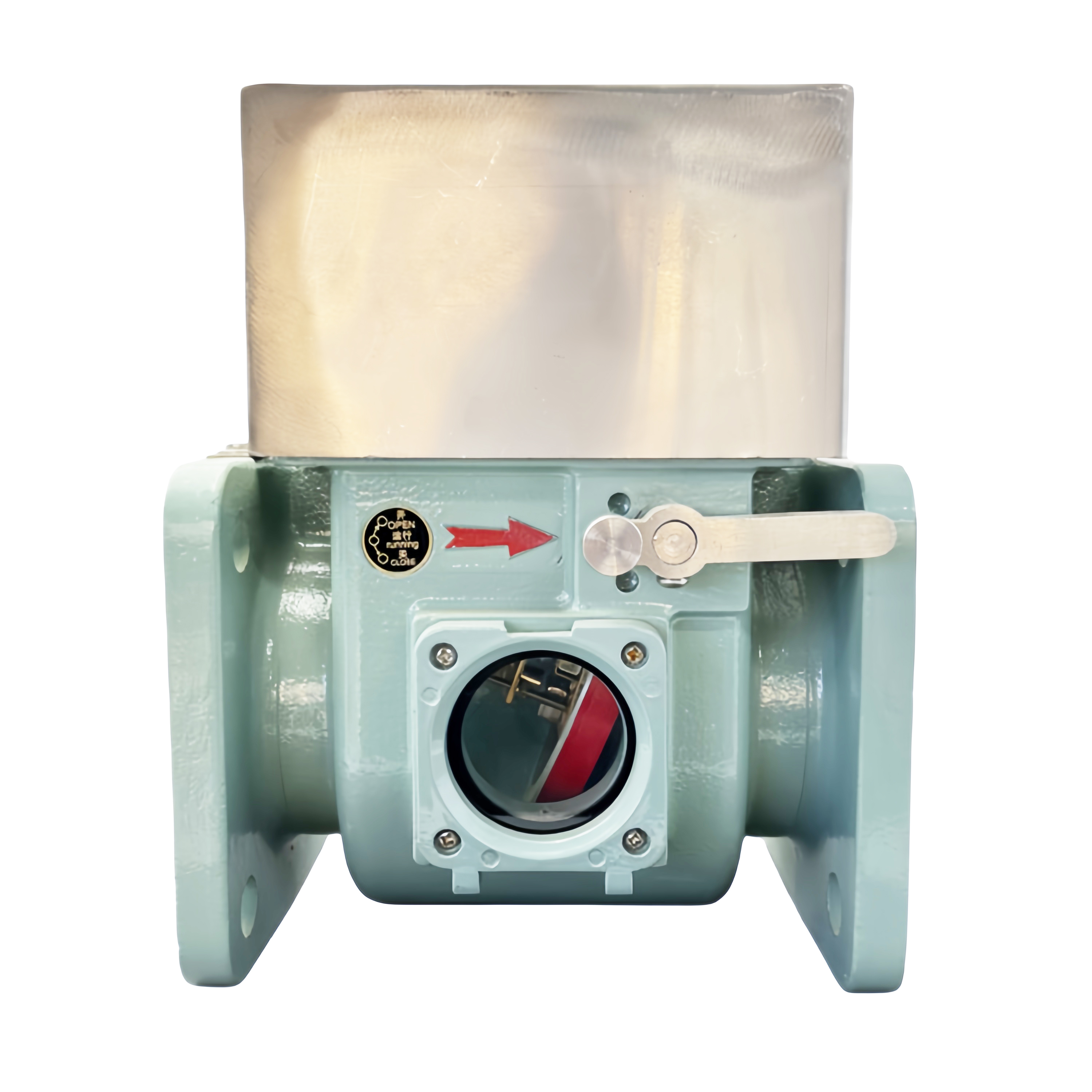

DLF-80,斷流閥,變壓器斷流閥,控流閥

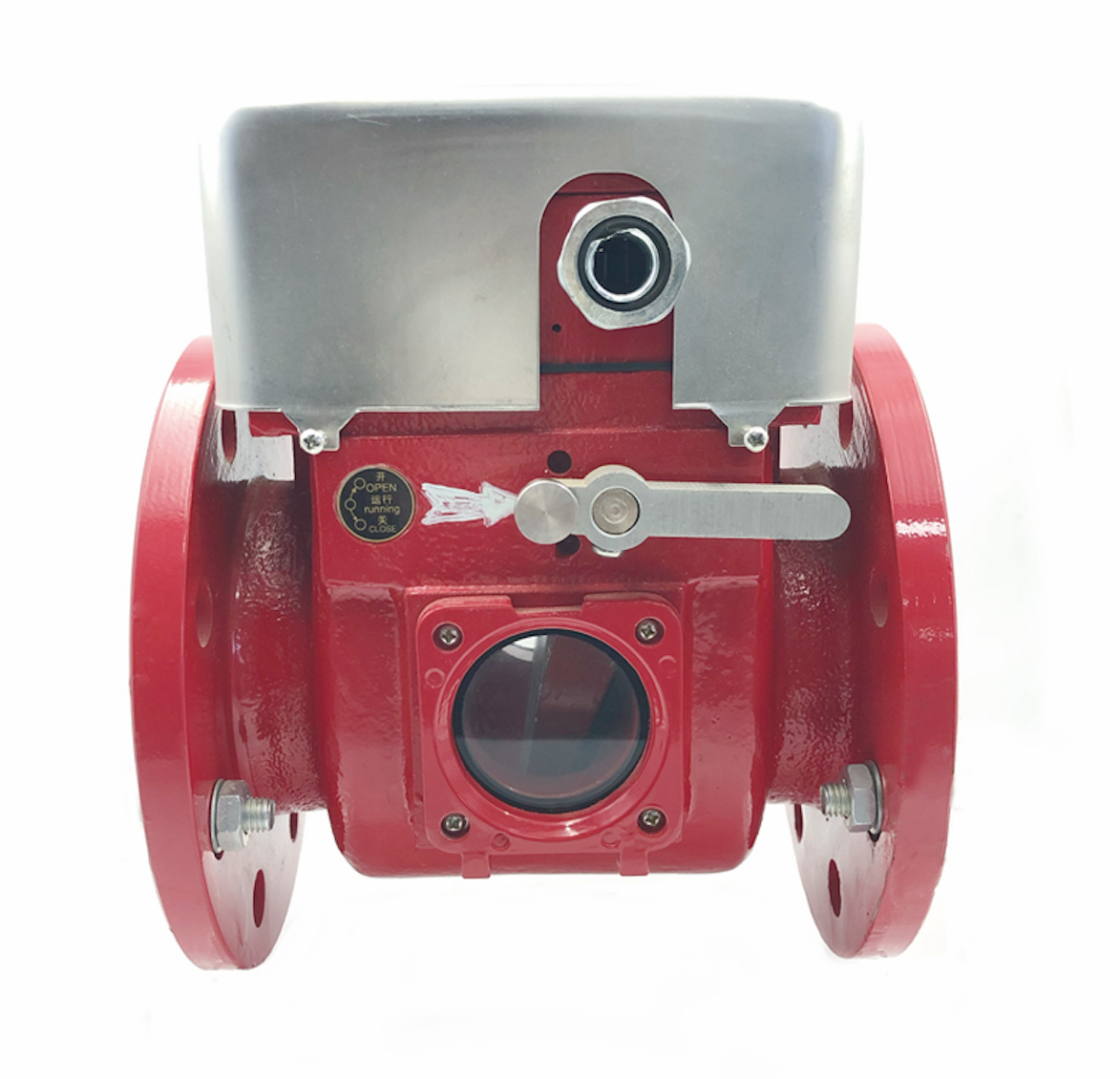

DLF-80S斷流閥
DLF斷流閥安裝在變壓器本體與油枕之間。
變壓器故障狀態下，阻斷油枕內的油回流至變壓器郵箱內，以防事態擴大。
技術參數
● 公稱通徑：Φ80
● 工作介質：變壓器油
● 最小關斷流量：90-150L/min
● 絕緣強度：接點間及出線端子對地2000V 1min
● 密封性能：0.15MPa無滲漏
● 工作溫度：-30℃=t=95℃
● 開關接點型式：常開接點兩對
結構原理

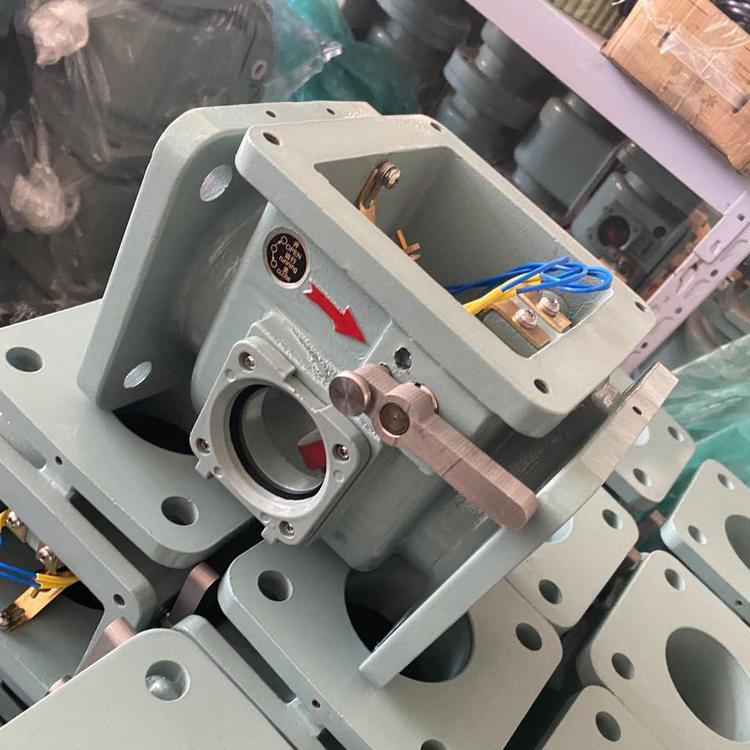

斷流閥由閥體、端蓋、閥板、接線盒及控制手柄等零部件組成，兩端采用法蘭連接。
當變壓器正常運行時，斷流閥閥板與密封面形成一個開放夾角，并保持穩定打開狀態。
當變壓器出現故障，有油流外泄，且流量達到最小關斷流量時，閥板自動關閉，儲油柜不再給變壓器油箱補油，此時，開關接點閉合通過接線盒接通報警信號回路。
變壓器的故障排除，變壓器油停止外泄，且閥板兩側的油壓接近相等時，閥板能打開自動復位。
斷流閥的外形尺寸及安裝法蘭尺寸詳見下圖。

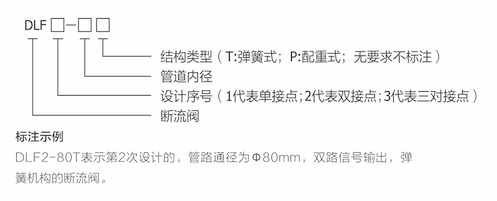

型號含義
DL----斷流 F------閥門 □----管路口徑
