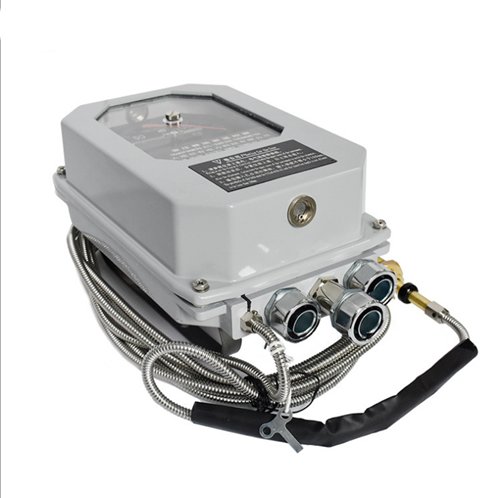

變壓器繞組溫控器 繞組溫度計

BWR2－04 口(TH)系列變壓器繞組溫控器是采用附加溫升原理而設計的變壓器專用儀表。該儀表具有良好的防護性能，能在戶外條件下正常工作，可廣泛適用于變壓器及其它設備的溫度檢測和控制；儀表內裝有四至六組可調控制開關，根據需要可分別用于變壓器冷卻系統控制與信號報警、超溫跳閘等。通過嵌裝在 BL-B(TH)變送器內溫度變送器或 Pt100 鉑電阻，輸出與溫度值相對應的 DC(4-20)mA 電流信號或 Pt100 鉑電阻信號，供計算機系統及二次儀表使用，實現無人電站管理。

? 工作條件：環境溫度(-40 ~ +55) ℃、相對濕度≤95%RH；

? 測量范圍：(0 ~ 160) ℃；

? 準 確 度：2.0 級(依據標準 JB/T8450-2005)；

? 開關性能：四組可調開關，開關均能在全量程內任意設定(按用戶要求最多可達 6 組開關)；

? 開關動作點：K1=50℃，K2=75℃，K3=100℃，K4=120℃；

? 開關額定功率：AC220V / 5A，DC220V / 3A；

? 溫包尺寸：Φ15，插入深度不小于 150 mm；

? 安裝螺紋：(M27 × 2)mm 或(M33 × 2)mm；

? 毛細管長度：6m，按用戶要求最長可制作 18 m；

? 防護等級：IP55。XMZ/XMT 系列數字式溫度顯示(調節)儀能將(0 ~ 160) ℃范圍內的各種工業生產中的氣體、液體、蒸氣等的溫度進行測量。同時可根據需要輸出與量程呈線性的標準 DC(4 ~ 20)mA電流信號或 DC(0-5)V 電壓信號或 RS485 數字信號，供計算機系統使用。

? 工作條件：環境溫度(0 ~ 50) ℃、相對濕度≤85%RH；

? 工作電源：AC220×(1±10%)V/50Hz 或 AC/DC(100-260)V/50Hz；

? 精度等級：1.0 級；

? 安裝方式：嵌裝式；

? 顯示方式：數碼管顯示；

? 開口尺寸：152+1mm × 76+1mm；

? 外形尺寸：160mm × 80mm × 80mm；

? 執行標準：GB/T13639-1992。

BWR2-04A(TH) 變壓器繞組溫控器

1、輸出一路 Pt100 鉑電阻信號

2、輸入 CT 范圍 0.5A-5A 任意可選 1、XMZ-152 型數字式溫度顯示儀

BWR2-04AA(TH) 變壓器繞組溫控器

1、輸出兩路 Pt100 鉑電阻信號

2、輸入 CT 范圍 0.5A-5A 任意可選 1、XMZ-152 型數字式溫度顯示儀

BWR2-04AJ(TH) 變壓器繞組溫控器

1、同時輸出 Pt100 鉑電阻信號和DC(4-20)mA 電流信號

2、輸入 CT 范圍 0.5A-5A 任意可選1、XMZ-152 型數字式溫度顯示儀2、XMZ-155 型數字式溫度顯示儀3、BDFY-24V 穩壓電源

BWR2-04J(TH) 變壓器繞組溫控器

1、輸出 DC(4-20)mA 電流信號

2、輸入 CT 范圍 0.5A-5A 任意可選1、XMZ-155 型數字式溫度顯示儀2、BDFY-24V 穩壓電源

BWR2-04JJ(TH) 變壓器繞組溫控器

1、輸出雙路 DC(4-20)mA 電流信號2、輸入 CT 范圍 0.5A-5A 任意可選1、XMZ-155 型數字式溫度顯示儀2、BDFY-24V 穩壓電源

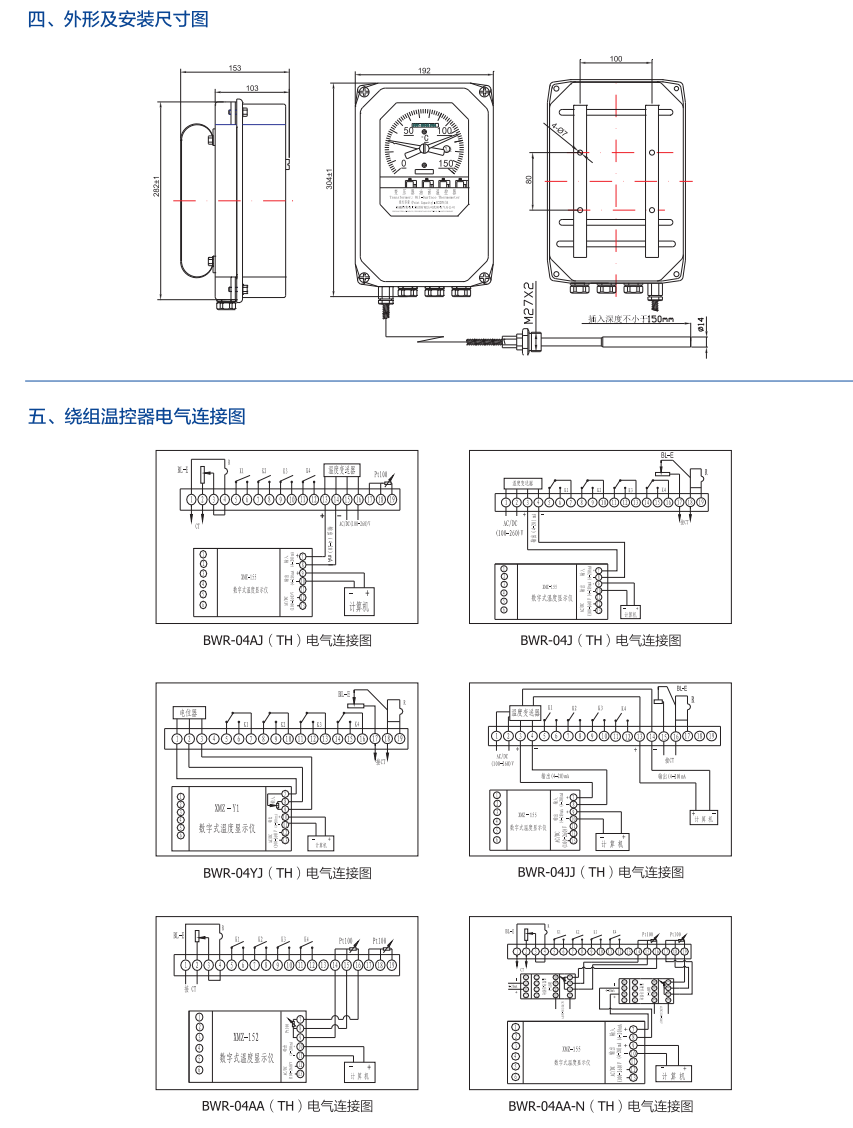

備注：出廠默認為四組開關，可根據用戶需求定制四至六組開關，各組開關均能在全量程內任意設定。BWR2-04 口(TH)系列變壓器油面溫控器常規產品接線圖，請參看下圖
