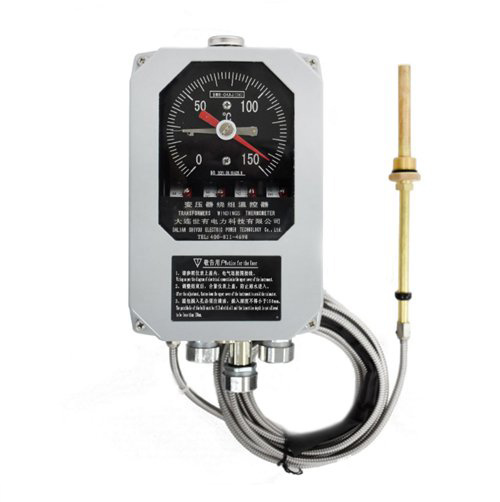

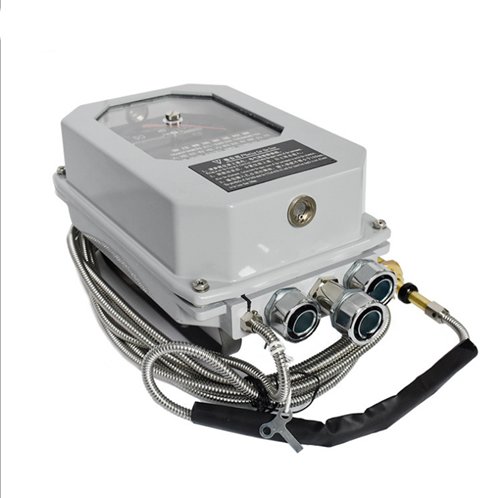

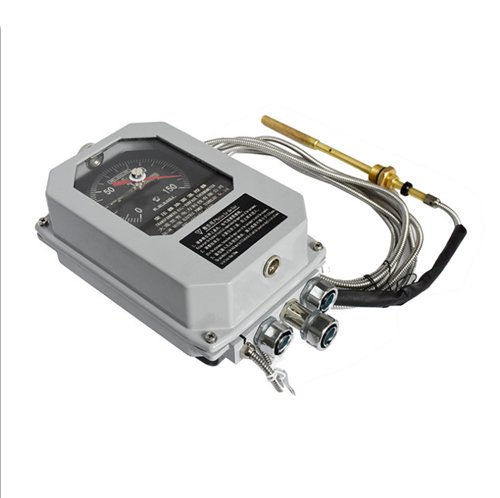

BWR-04YAAJJTH變壓器繞組溫控器 繞組溫度計

BWR－04 口(TH)系列變壓器繞組溫控器是采用附加溫升原理而設計的變壓器專用儀表。該儀表具有良好的防護性能，能在戶外條件下正常工作，可廣泛適用于變壓器及其它設備的溫度檢測和控制；儀表內裝有四至六組可調控制開關，根據需要可分別用于變壓器冷卻系統控制與信號報警、超溫跳閘等。通過嵌裝在一次表內的溫度變送器或 Pt100 鉑電阻，輸出與溫度值相對應的 DC(4-20)mA 電流信號或 Pt100 鉑電阻信號，供計算機系統及二次儀表使用，實現無人電站管理。

? 溫度變送器供電電源：AC/DC(100-260)V，頻率 50Hz；

? 輸出信號：無源或有源 DC(4-20)mA 電流信號；

? 工作條件：環境溫度(-40 ~ +55) ℃、相對濕度≤95%RH；

? 測量范圍：(0 ~ 150) ℃；

? 準 確 度：2.0 級(依據標準 JB/T8450-2005)；

? 開關性能：四組可調開關，開關均能在全量程內任意設定(按用戶要求最多可達 6 組開關)；

? 開關動作點：K1=50℃，K2=75℃，K3=100℃，K4=120℃；

? 開關動作誤差：±2℃，開關切換差：(6±2) ℃；

? 開關額定功率：AC220V / 5A，DC220V / 3A；

? 溫包尺寸：Φ14，插入深度不小于 150 mm；

? 安裝螺紋：(M27 × 2)mm 或(M33 × 2)mm；

? 毛細管長度：6m，按用戶要求最長可制作 18 m；

? 防護等級：IP55。
